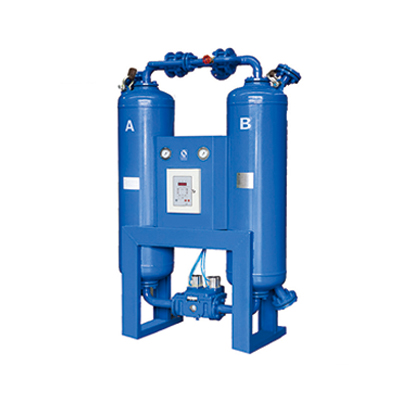

Осушитель воздуха с регенерацией без нагрева / DSH-D Series

Использование регенеративных осушителей воздуха без нагрева в мире сжатого воздуха увеличилось из-за спроса на чистый, сухой сжатый воздух. Сушилки без нагрева названы потому, что они не используют внешние источники тепла. Существует множество типов регенеративных осушителей воздуха для традиционных промышленных применений и экологически чистых отраслей, таких как медицина, электроника, пищевая, полупроводниковая и упаковочная промышленность. Две основные категории регенеративных осушителей воздуха: без нагрева и с реактивацией тепла. В этом посте речь пойдет о безнапорных.

Преимущества
Использование безнагревательного регенеративного сушилки воздуха имеет много преимуществ. Самым большим из всех является более низкая начальная стоимость сушилки по сравнению с другими. Вот еще несколько:

• Низкие затраты на техническое обслуживание
• Меньшая начальная стоимость
• Возможность достижения низкой точки росы (-73°C)
• Высокая надежность благодаря упрощенной конструкции
• Способен выдерживать температуру входящего воздуха до 49°C (при уменьшенной производительности)

Как работают эти сушилки
Вам может быть интересно, как именно работают эти сушилки. Ниже мы объясним, как эти сушилки функционируют и работают.

Максимальная температура воздуха на входе
Максимальная температура воздуха на входе является очень важным фактором при использовании осушителя. Сжатый воздух, поступающий в осушитель, обычно насыщен на 100%. Таким образом, максимальную влажностную нагрузку, которую воспринимает регенеративный осушитель воздуха, определяют два фактора:

• Температура воздуха на входе – если температура сжатого воздуха, поступающего в осушитель, превышает расчетный показатель 73°C, влагоемкость осушителя будет превышена при максимальной нагрузке (и производительность осушителя ухудшится). Степень снижения производительности будет зависеть от того, насколько температура на входе превысит 73°C, скорости потока сжатого воздуха и уровня давления на входе.
• Максимальный поток воздуха на входе – Расчетное давление регенеративных осушителей воздуха составляет 100 фунтов на квадратный дюйм изб. Давление воздуха выше 100 фунтов на кв. дюйм увеличивает производительность осушителя, а давление ниже 100 фунтов на кв. дюйм снижает производительность.

Основная операция

• Безнагревной регенеративный осушитель воздуха, как и все регенеративные осушители воздуха, представляет собой двойную колонну. Каждая башня заполнена влагопоглотителем, используемым для поглощения влаги из сжатого воздуха в онлайн-башне при регенерации и удаления влаги из осушителя в автономной башне. Этот процесс является непрерывным и при правильном применении обеспечивает точку росы под давлением (PDP) в диапазоне от -40℃ до -73°C. Башни переключались из онлайн в автономный режим на основе таймера фиксированного цикла, установленного на 5-минутный или 10-минутный цикл. Затем система вытесняет влагу из системы в виде воды.

Процесс поглощения
Сжатый воздух, выходящий из компрессора, насыщен на 100 % при температуре нагнетания, что может привести к попаданию литров воды в систему сжатого воздуха. Когда сжатый воздух поступает в безнагревательный регенеративный осушитель воздуха, он подвергается воздействию адсорбционного слоя онлайновой башни. Десикант имеет очень высокое сродство к воде. При контакте водяной пар из сжатого воздуха конденсируется и поглощается. В результате влажность внутри компрессора уменьшилась. Скрытая теплота конденсации высвобождается по мере того, как водяной пар концентрируется в процессе адсорбции (экзотермическая реакция), поднимая слой влагопоглотителя с -12°C до -7°C. Продолжительность фазы адсорбции в онлайн-башне составляет фиксированное время в 5 минут, что соответствует периоду фазы регенерации в автономной башне. Непосредственно перед переключением градирни в автономной градирне будет повышено давление до линейного давления, а продувочный воздух будет отключен. После завершения повторного повышения давления в градирне, работающей в автономном режиме, градирни переключаются на обеспечение непрерывной сушки.
