Серия «Premium» на двигателях Baudouin
Преимущества:
- производятся на основе конструкций судовых двигателей;
- увеличенный ресурс работы двигателей (наработка до кап. ремонта до 32000 м/ч );
- эффективный запуск в холодное время года;
- низкий расход топлива и моторного масла;
- неприхотливость к качеству российского дизельного топлива;
- низкий уровень шума и вибраций;
- увеличенная периодичность технического обслуживания, в т.ч. замены фильтров и масла;
- низкая стоимость расходных материалов;
- увеличенная гарантия сроком до 3 лет.
 |
 |
 |
 |
Серия дизельных электростанций Premium производится на основе новейших моделей двигателей Baudouin разработки 2017-2018 гг.. Французская Компания Moteurs Baudouin (с фр. Моторы Бодуэн) является достаточно известным производителем дизельных двигателей, но до недавнего времени она была известна исключительно на рынке судовых двигателей, к которым, в свою очередь, предъявляются еще более высокие требования, чем к промышленным двигателям. Именно за время производства двигателей для эксплуатации в тяжелых морских условиях, Компания Moteurs Baudouin получила репутацию производителя высокоресурсных двигателей. Сегодня двигатели этой марки нашли свою нишу в производстве дизельных электростанций и на то есть объективные причины.
Двигатели Moteurs Baudouin производятся на высокотехнологичных сборочных линиях с высокой степенью автоматизации производства. Качество всех узлов и деталей двигателей, а также качество конечного продукта контролируются на всех этапах производства двигателей.
|
Характеристики / Модель |
TBd 69TS (AA-50C-T400-1PM9) |
TBd 83TS (AA-60C-T400-1PM9) |
TBd 110TS (AA-80C-T400-1PM9) |
TBd 140TS (AA-100C-T400-1PM9) |
TBd 170TS (AA-120C-T400-1PM9) |
|
Мощность номинальная, кВт (KBa) |
50 (62,5) |
60 (75) |
80 (100) |
100 (125) |
120 (150) |
|
Мощность максимальная, кВТ (KBa) |
55 (68,7) |
66 (82,5) |
88 (110) |
110 (137.5) |
132 (165) |
|
Номинальный ток, А |
90 |
108 |
144 |
180 |
216 |
|
Объем топливного бака, л |
150 |
150 |
150 |
260 |
395 |
|
Расход топлива при 75% нагрузке, л/ч |
8,7 |
13,3 |
17,4 |
23,1 |
24,5 |
|
3aпуск |
электростартер |
||||
|
Габаритные размеры (длина, высота, ширина, мм) |
2150 x 1050 x 1385 |
2149 x 1050 x 1349 |
2096 x 1050 x 1265 |
2451 x 1050 x 1475 |
2491 x 1050 x 1471 |
|
Масса, кг |
1031 |
1091 |
1129 |
1294 |
1380 |
|
Гарантия |
3 года, либо 2000 моточасов в зависимости от того, что наступит раньше |
||||
|
Модель двигателя |
Baudouin 4M11G70/5e2 |
Baudouin 4M11G90/5e2 |
Baudouin 4M11G110/5e2 |
Baudouin 6M11G150/5e2 |
Baudouin 6M11G165/5e2 |
|
Мощность |
60 / 66 |
74 / 81 |
98 / 108 |
128 / 140 |
138/152 |
|
Количество цилиндров, расположение |
4/рядное |
4/рядное |
4/рядное |
6/рядное |
6/pядное |
|
Система впуска воздуха |
с турбонадувом |
с турбонадувом и интеркуллером |
|||
|
Тип регулятора частоты оборотов |
MexaHuMecKuM |
||||
|
Емкость масляной системы, л |
10 |
10 |
10 |
16 |
16 |
|
Объем системы охлаждения, л |
21 |
21 |
21 |
28 |
28 |
|
Генератор |
TSS-SA-50 |
TSS-SA-60 |
TSS-SA-80 |
TSS-SA-100 |
TSS-SA-120 |
|
Выходное напряжение, B |
400/230 |
||||
|
Bыходная частота, Гц |
50 |
||||
|
Knacc изоляции / степени защиты |
H / IP 23 |
||||
|
Коэффициент мощности, Cos 9 |
0,8 |
||||
ГК ТСС постоянно совершенствует оборудование и сохраняет за собой право изменять конструкцию и характеристики
|
|
|

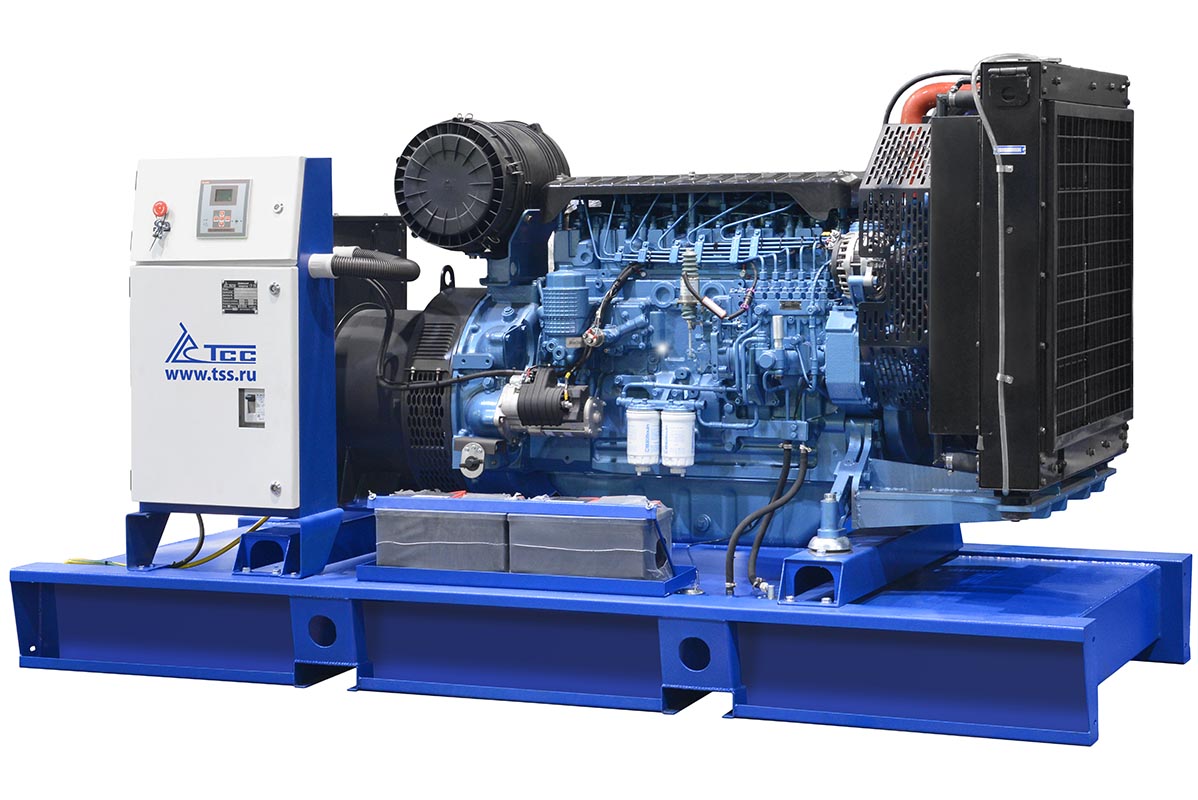

Дизельный генератор TBd 140TS |
|
Характеристики / модель |
TBd 220TS (AA-160C-T400-1PM9) |
TBd 280TS (AA-200C-T400-1PM9) |
TBd 350TS (AA-250C-T400-1PM9) |
TBd 390TS (AA-320C-T400-1PM9) |
TBd 500TS (AA-360C-T400-1PM9) |
|
Mощность номинальная, кВт (KBa) |
160 (200) |
200 (250) |
250 (312,5) |
320 (400) |
360 (450) |
|
Мощность максимальная, кВт (KBa) |
176 (220) |
220 (275) |
275 (343,7) |
352 (440) |
496 (495) |
|
Номинальный ток, A |
288 |
360 |
450 |
504 |
648 |
|
Объем топливного бака, л |
395 |
395 |
550 |
550 |
550 |
|
Pасход топлива 75% нагрузки, л/ч |
31,6 |
42,2 |
46,4 |
60,6 |
71,2 |
|
Запуск |
Электростартером |
||||
|
Габаритный размер(длина, высота, ширина, мм) |
2753x1140x1555 |
2700 x 1140 x 1555 |
3000 x 1400 x 1630 |
3123 x 1400 x 1710 |
3130 x 1400 x 1720 |
|
Macca, кг |
1849 |
1951 |
2149 |
2410 |
2615 |
|
Гарантия |
3 roда, либо 2000 моточасов, смотря что наступит раньше |
||||
|
Moдель двигателя |
Baudouin 6M16G220/5e2 |
Baudouin 6M16G275/5e2 |
Baudouin 6M16G330/5e2 |
Baudouin 6M21G385/5e2 |
Baudouin 6M26G500/5e2 |
|
Mощность двигателя, кВт (ном, макс.) |
182/200 |
240 / 264 |
290 / 320 |
350/385 |
406 / 447 |
|
Количество цилиндров, расположение |
6/pAflHoe |
6/ рядное |
6/ рядное |
6/ рядное |
6/ рядное |
|
Система впуска воздуха |
с турбонадувом и интеркулером |
||||
|
Тип регулятора частоты оборотов |
электронным |
||||
|
Емкость масляной системы, л |
30 |
24 |
30 |
36 |
50 |
|
Объем системы охлаждения, л |
90 |
90 |
90 |
110 |
142 |
|
Генератор |
TSS-SA-160 |
TSS-SA-200 |
TSS-SA-250 |
TSS-SA-322 |
TSS-SA-360 |
|
BbixoflHoe HanpaweHue, B |
400/230 |
||||
|
BwxoflHaa HacTOTa, r^ |
50 |
||||
|
KAacc u3OAA^uu / CreneHb 3a^uTb |
H / IP 23 |
||||
|
Коэффициент мощности, Cos 9 |
0,8 |
||||
|
|
|

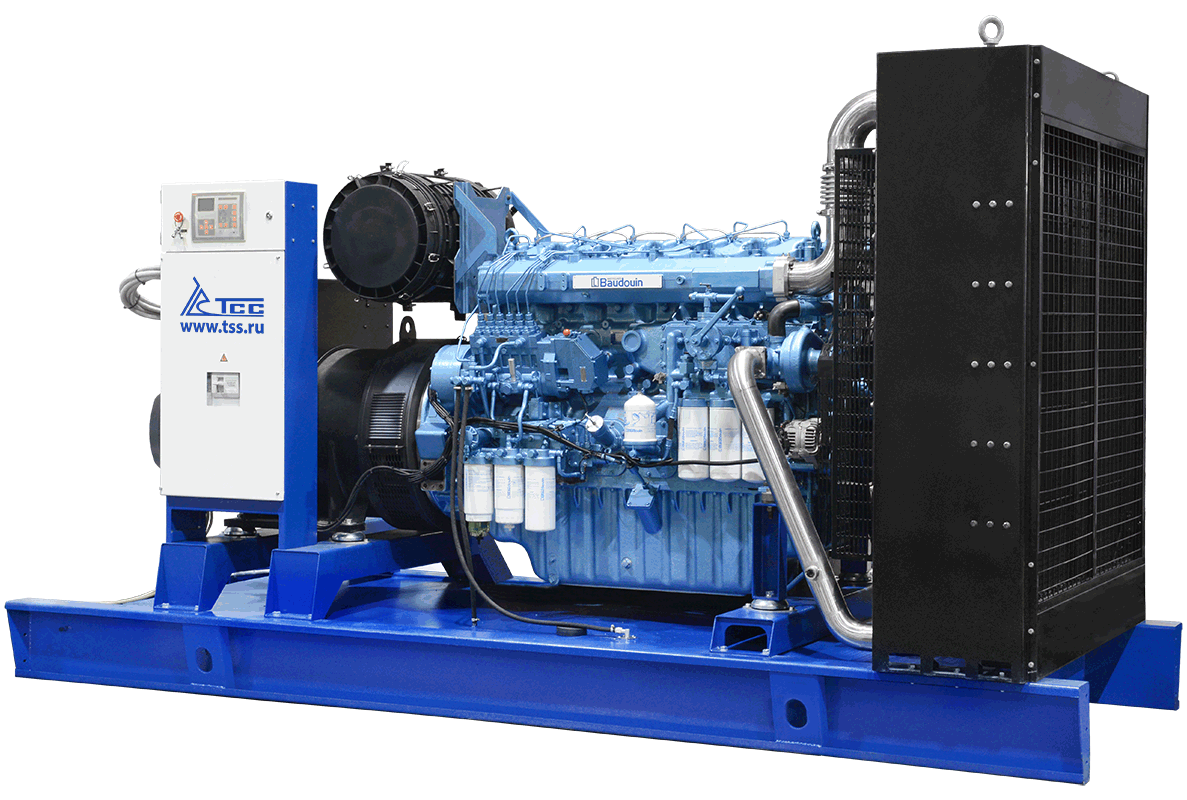

Дизельный генератор TBd 690TS |
|
Характеристики / Модель |
TBd 550TS (AA-400C-T400-1PM9) |
TBd 690TS (AA-500C-T400-1PM9) |
TBd 720TS (AA-520C-T400-1PM9) |
TBd 830TS (AA-600C-T400-1PM9) |
TBd 880TS (AA-640C-T400-1PM9) |
TBd 990TS (AA-720C-T400-1PM9) |
|
Мощность номинальная, кВт (KBa) |
400 (500) |
500 (625) |
520 (650) |
600 (750) |
640 (800) |
720 (900) |
|
Mощность максимальная, кВт kBt (KBa) |
440 (550) |
550 (687,5) |
572 (715) |
660 (825) |
704 (880) |
792 (990) |
|
Номинальный ток, A |
720 |
900 |
939 |
1080 |
1152 |
1299 |
|
Объем топливного бака, л |
1050 |
1000 |
1050 |
1100 |
1100 |
1100 |
|
Расход топлива при 75% нагрузки, л/ч |
78,4 |
111 |
111 |
123,6 |
132,7 |
146,5 |
|
Запуск |
электростартером |
|||||
|
Габаритные размеры (длина, ширина, высота мм) |
3664 x 1550 x 2064 |
3662 x 1550 x 2216 |
4162 x 1600 x 2200 |
4800 x 1992 x 2444 |
4800 x 1992 x 2444 |
4800 x 2000 x 2150 |
|
Macca, кг |
3657 |
4628 |
4900 |
5351 |
5591 |
5744 |
|
Гарантия |
3 rода, либо 2000 моточасов в зависимости что наступит раньше |
|||||
|
Moдель двигателя |
Baudouin 6M26G550/5e2 |
Baudouin 6M33G715/5e2 |
Baudouin 6M33G715/5e2 |
Baudouin 12M26G825/5e2 |
Baudouin 12M26G900/5e2 |
Baudouin 12M26G1000/5e2 |
|
Мощность двигателя, кВт (норм, макс.) |
440 / 484 |
575 / 633 |
575 / 633 |
680 / 748 |
720 / 792 |
820 / 902 |
|
Количество цилиндров, расположение |
6/ рядное |
6/ рядное |
6/ рядное |
12/ V- образное |
12/ V-oбразное |
12/ V-oбразное |
|
Cистема впуска воздуха |
c rypбонадувом и интеркулером |
|||||
|
Tun регулятора частоты оборотов |
электронный |
|||||
|
Eмкость масляной системы, л |
50 |
60,5 |
60,5 |
113 |
113 |
113 |
|
Объем системы охлаждения, л |
142 |
127 |
127 |
221 |
221 |
221 |
|
Генератор |
TSS-SA-400 |
TSS-SA-500 |
TSS-SA-540 |
TSS-SA-600 |
TSS-SA-640 |
TSS-SA-720 |
|
Bыходное напряжение, B |
400/230 |
|||||
|
Bыходная частота, Гц |
50 |
|||||
|
Kласс изоляции / степень защиты |
H / IP 23 |
|||||
|
Коэффициент мощности, Cos 9 |
0,8 |
|||||
|
|
|

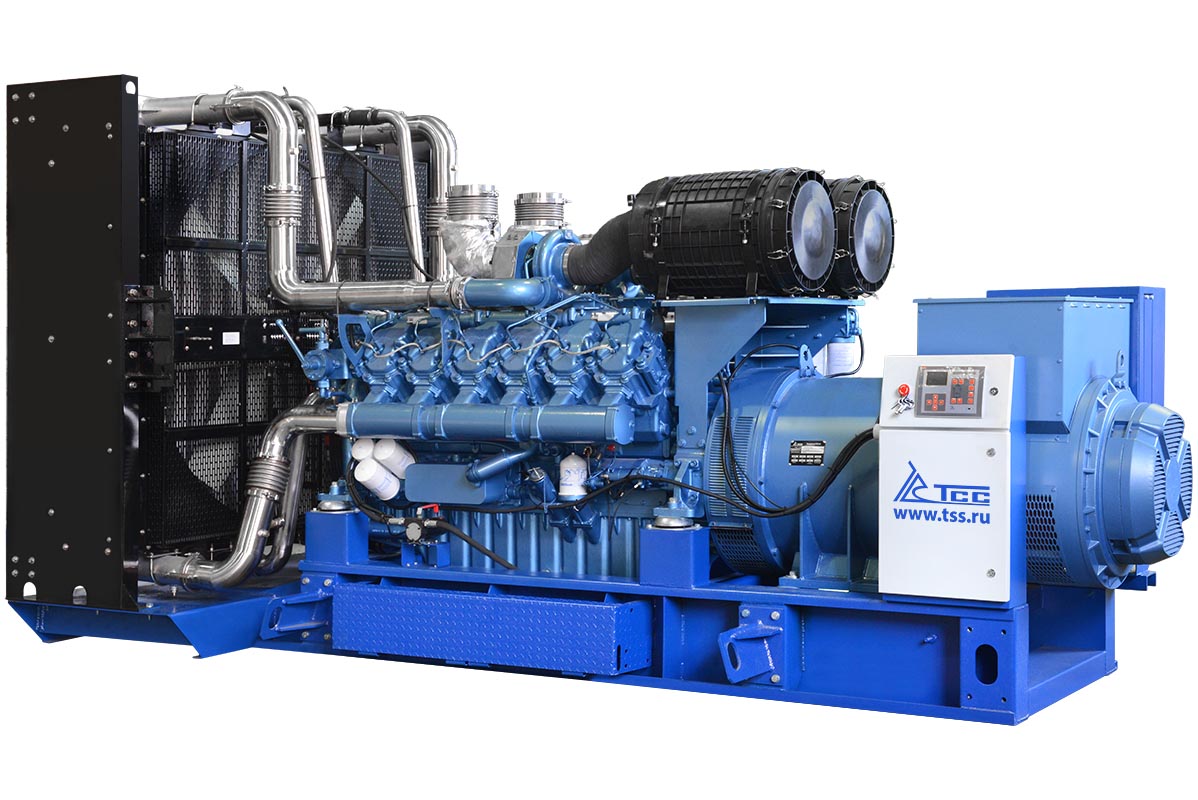

Дизельный генератор TBd 1380TS |
|
Характеристики / модель |
TBd 1100TS (AA-800C-T400-1PM9) |
TBd1240TS (AA-900C-T400-1PM9) |
TBd 1380TS (AA-1000C-T400-1PM9) |
TBd 1650TS (AA-1200C-T400-1PM9) |
TBd 1930TS (AA-1400C-T400-1PM9) |
|
Мощность номинальная, кВт, (KBa) |
800 (1000) |
900 (1125) |
1000 (1250) |
1200 (1500) |
1400 (1750) |
|
Мощность максимальная, кВт (KBa) |
880 (1100) |
990 (1237,5) |
1100 (1375) |
1320 (1650) |
1540 (1925) |
|
Номинальный ток, A |
1443 |
1624 |
1804 |
2165 |
2165 |
|
Объем топливного бака, л |
1100 |
||||
|
Расход топлива при 75% нагрузки, л/ч |
153,7 |
174,9 |
190,7 |
238 |
250 |
|
3aпуск |
электростартером |
||||
|
Габаритные размеры (длина, ширина, высота мм) |
4800 x 1992 x 2450 |
6590 x 2194 x 2450 |
6590 x 2194 x 2450 |
||
|
Macca, кг |
5878 |
6640 |
6758 |
8200 |
8500 |
|
Гарантия |
3 roда, либо 2000 моточасов, в зависимости от того что наступит раньше |
||||
|
Модель двигателя |
Baudouin 12M26G1100/5e2 |
Baudouin 12M33G1250/5e2 |
Baudouin 12M33G1400/5e2 |
Baudouin 16M33G1700/5 |
Baudouin 16M33G1900/5 |
|
Мощность двигателя, кВт (ном, макс.) |
880 / 968 |
1007/1108 |
1100/1210 |
1390/ 1530 |
1530 / 1650 |
|
Количество цилиндров, расположение |
12 / V-oбразное |
12/ V-образное |
12 / V-образное |
16/ V-образное |
16 / V-oбразное |
|
Система впуска воздуха |
c турбонадувом и интеркуллером |
||||
|
Тип регулятора частоты оборотов |
электронным |
||||
|
Емкость масляной системы, л |
113 |
146 |
146 |
171 |
171 |
|
Объем системы охлаждения, л |
221 |
233 |
233 |
330 |
330 |
|
Генератор |
TSS-SA-800 |
TSS-SA-900 |
TSS-SA-1000 |
TSS-SA-1200 |
TSS-SA-1400 |
|
Выходное напряжение, B |
400/230 |
||||
|
Выходная частота, Гц |
50 |
||||
|
Класс изоляции / степень защиты |
H / IP 23 |
||||
|
Коэффициент мощности, Cos 9 |
0,8 |
||||
